海康威视网络录像机（NVR）刷机教程、救砖教程

手上有一台海康威视的网络硬盘录相机，由于进行升级操作时，意外断电导致机器变砖故障。这是一个软件问题，无法启动，可以选择返厂，也可以选择自己维修。想到这机器也值不了几个钱，还不如自己维修一下算了，留着备用就可以了。说干就干，顺便做一下详细的教程，方便其他同行维修同样故障时可以参考。

翻开NVR的背面，然后根据型号，去海康威视的官方，进行下载相对应的升级固件。

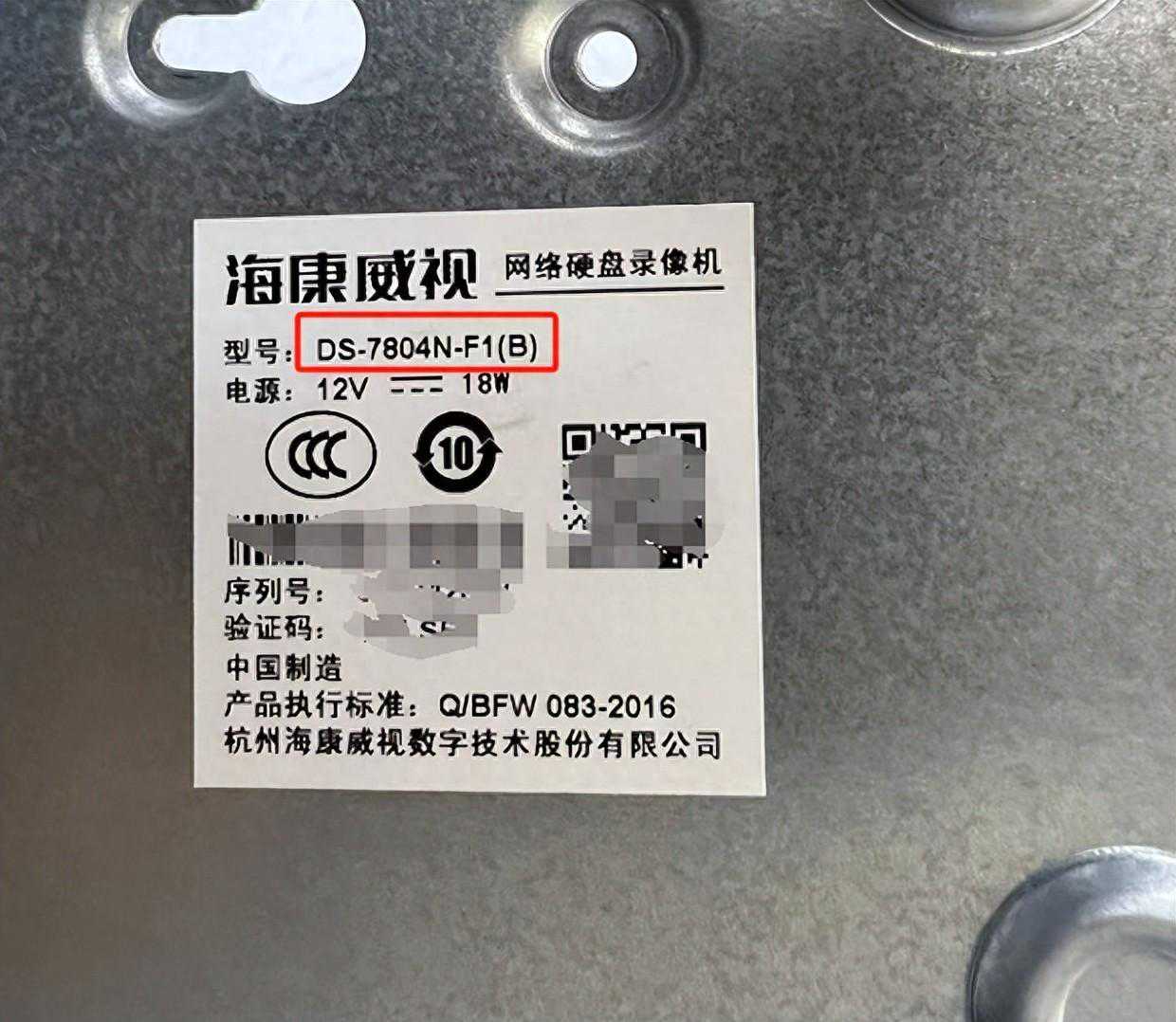

根据背面信息可见型号：DS-7804N-F1(B)

查看NVR型号

打开海康官网

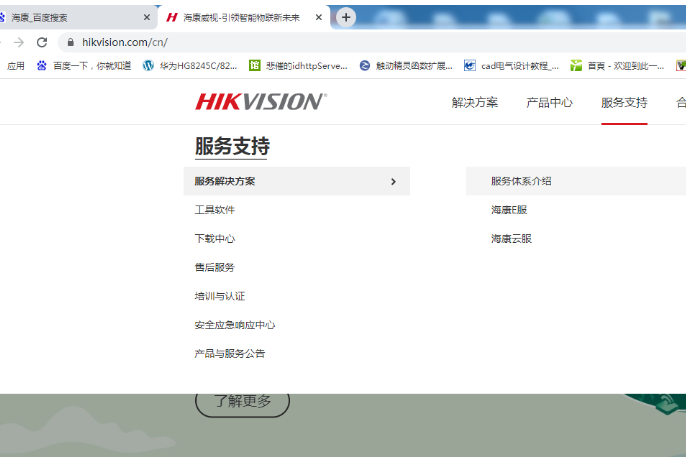

打开网康官网的服务支持

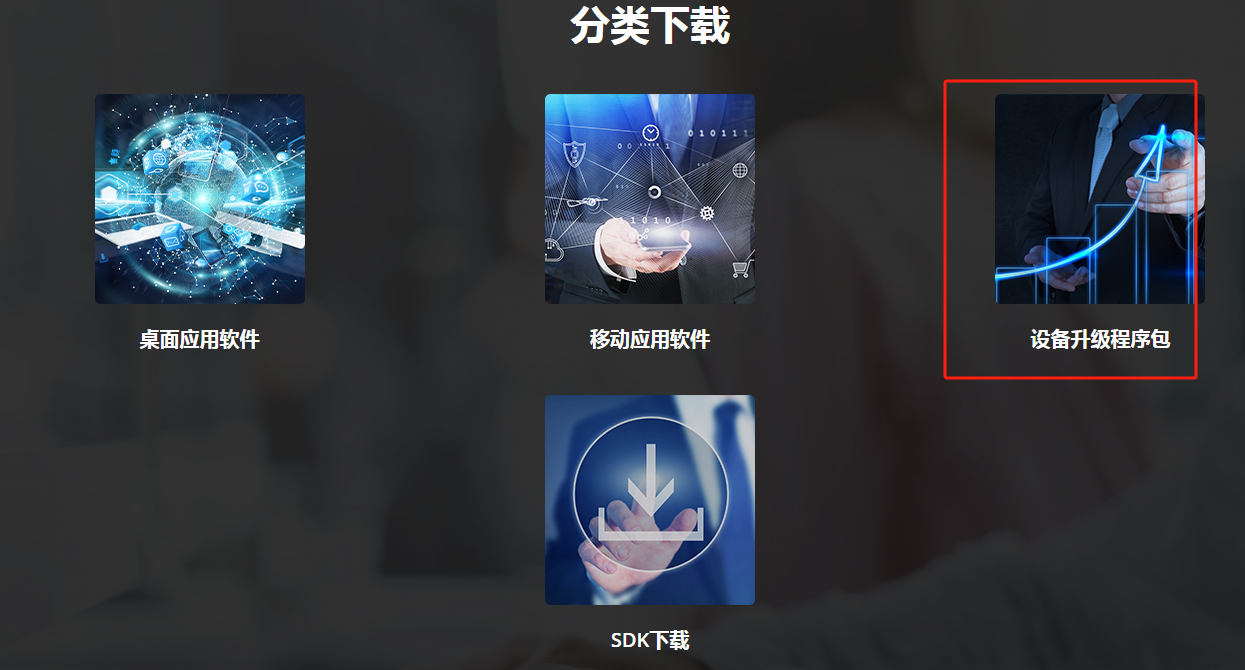

选择设备升级程序包

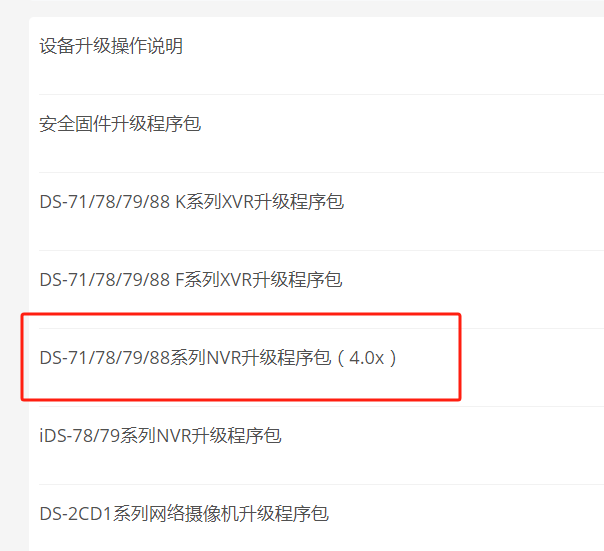

在里面找到NVR对应型号

选择设备类型

进去之后，要往下拉，注意配置型号的前缀和后缀，具体到型号。

下载固件包

软件：超级终端、Tftpd32、录像软件

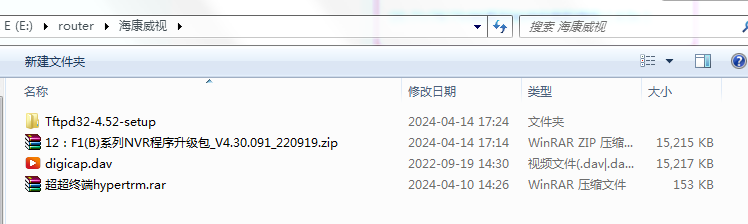

刷机所需要软件

硬件：USB转TTL线，还有1.25的小杜邦头。

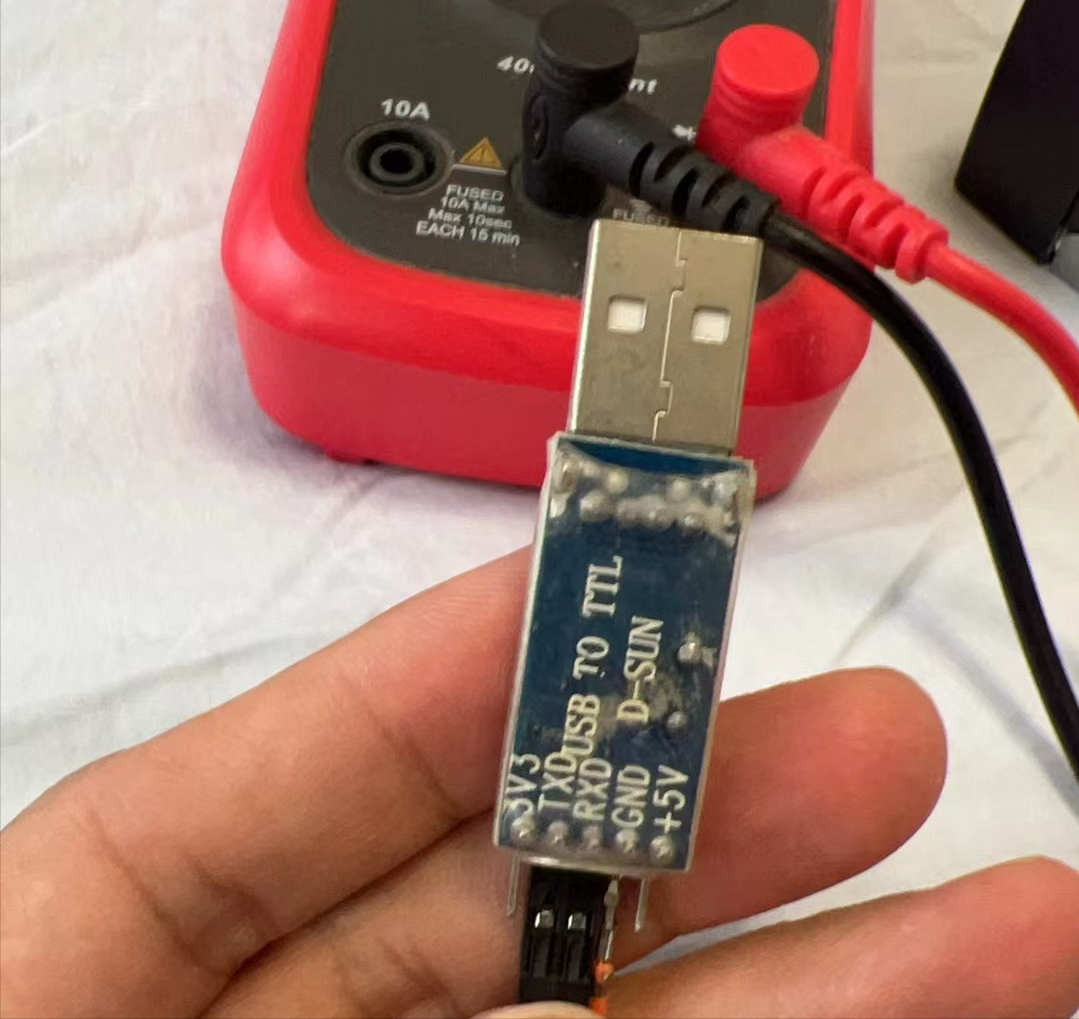

USBTOTTL模块，某宝买

1、连接录像机和电脑接线。

找到录像机上面的4P，TTL接口，把USBTOTTL的跳线接上去。

顺便给录像机接一条网络线。

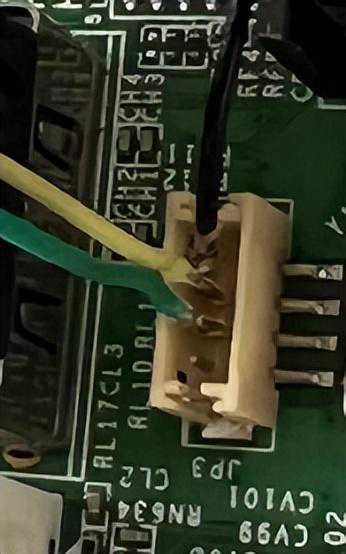

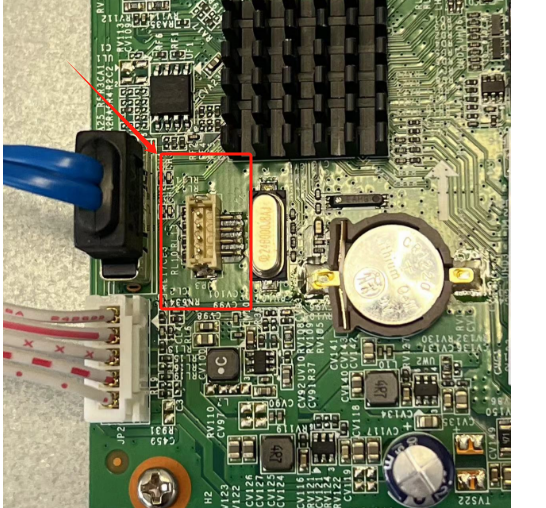

录像机TTL口

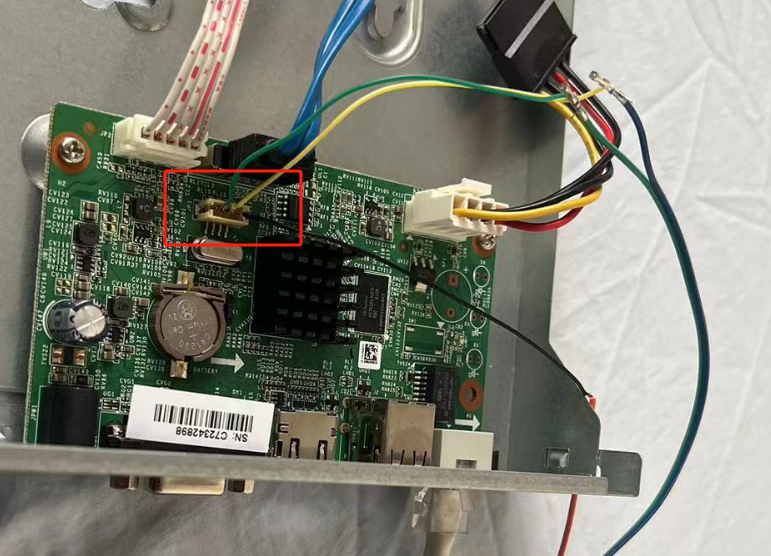

接线

TTL接口接线明细

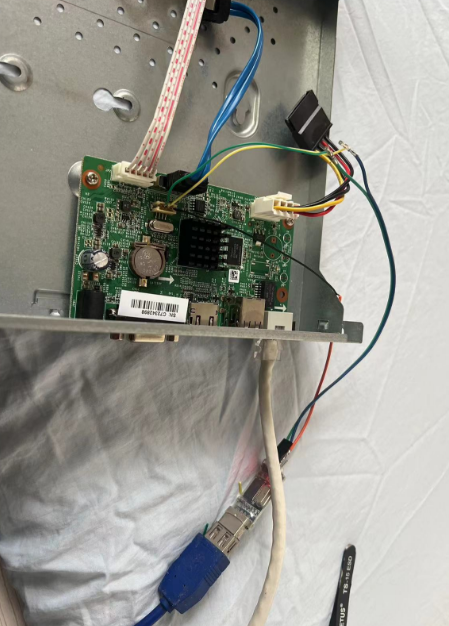

接线预览图

2、开始刷机

首先打开TFTP32软件，然后把海康的固件包解压至目录，并把当前目录改下软件所在目录，切记文件名在默认哦：

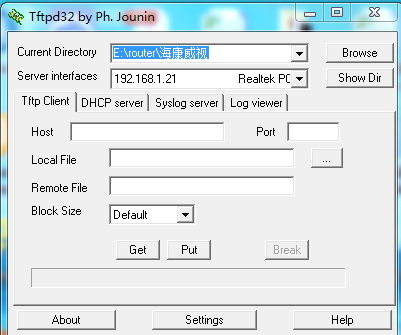

设置tftpd软件参数

然后打开超级终端软件，通讯参数设置为115200，8，N，1，如图

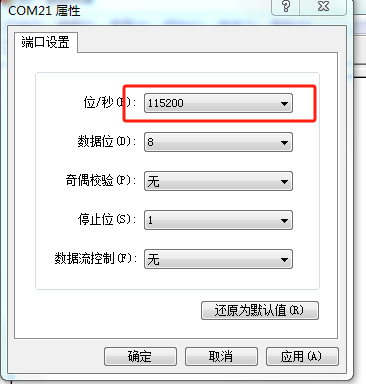

设置超级终端参数

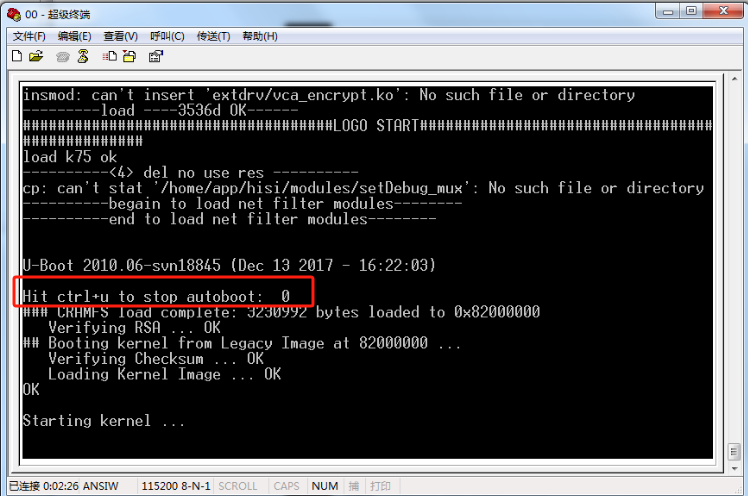

给录像机上电，并在出现以下界面时，按ctrl+u按键，进入升级界面

参数填写：

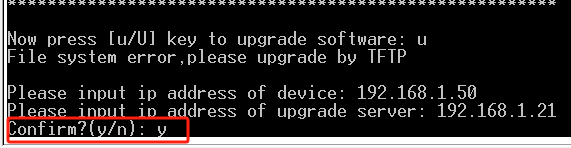

按U键，开始进入升级程序，并开始填写参数

在Pleaseinputipaddressofdevice时：输入录像机IP（可以任意设置，和电脑同一网段即可），可以设置为192.168.1.50

在Pleaseinputipaddressofupgrade时：再输入电脑的IP：192.168.1.21（这个是我电脑的IP）

然后输入y，回车，开始刷机

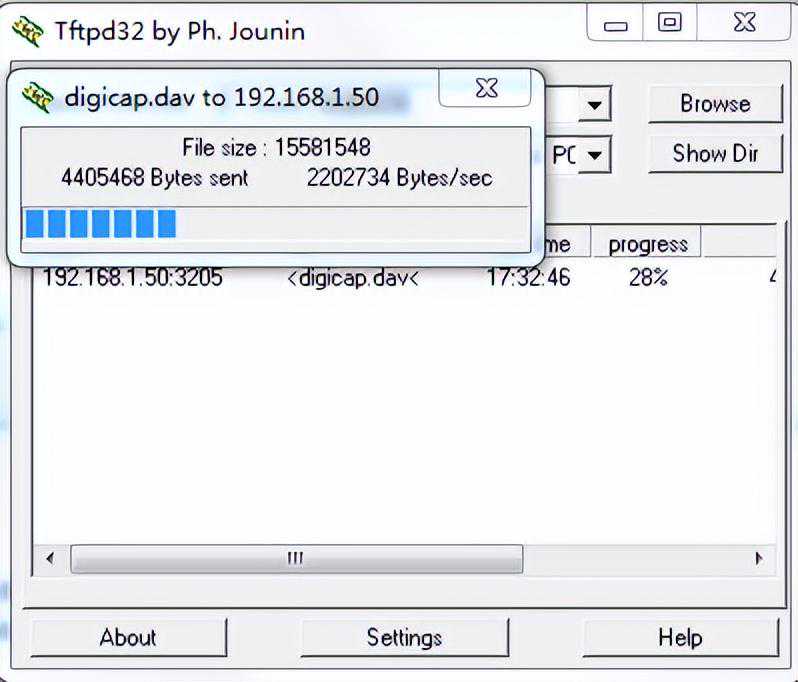

TFTPD32显示正在传输文件时，软件出现此界面表，表示正在开始刷机。

开始传输文件

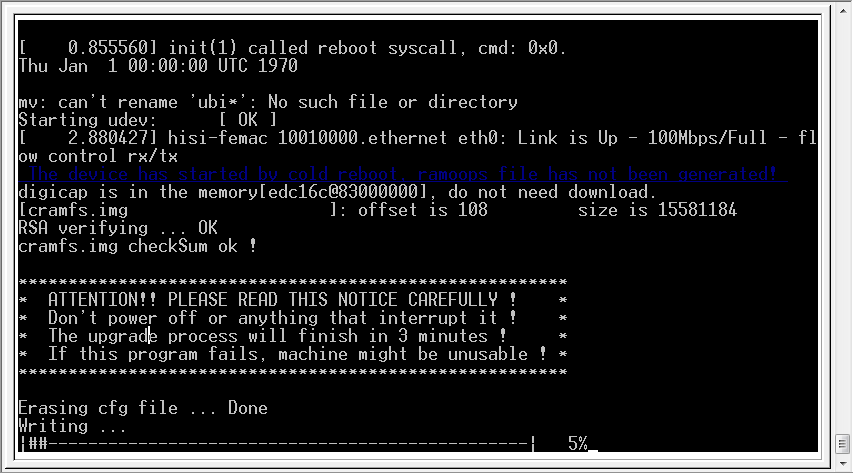

出现下面界面表，表示正在烧写固件

正在烧写

当出现以下界面时，表示刷机完成，按回车键重启

提示烧写完成

重启完可以用SADP（海康搜索软件）搜索到，同时设备恢复到出厂，出现未激活状态

用SADP搜索到，并恢复出厂了

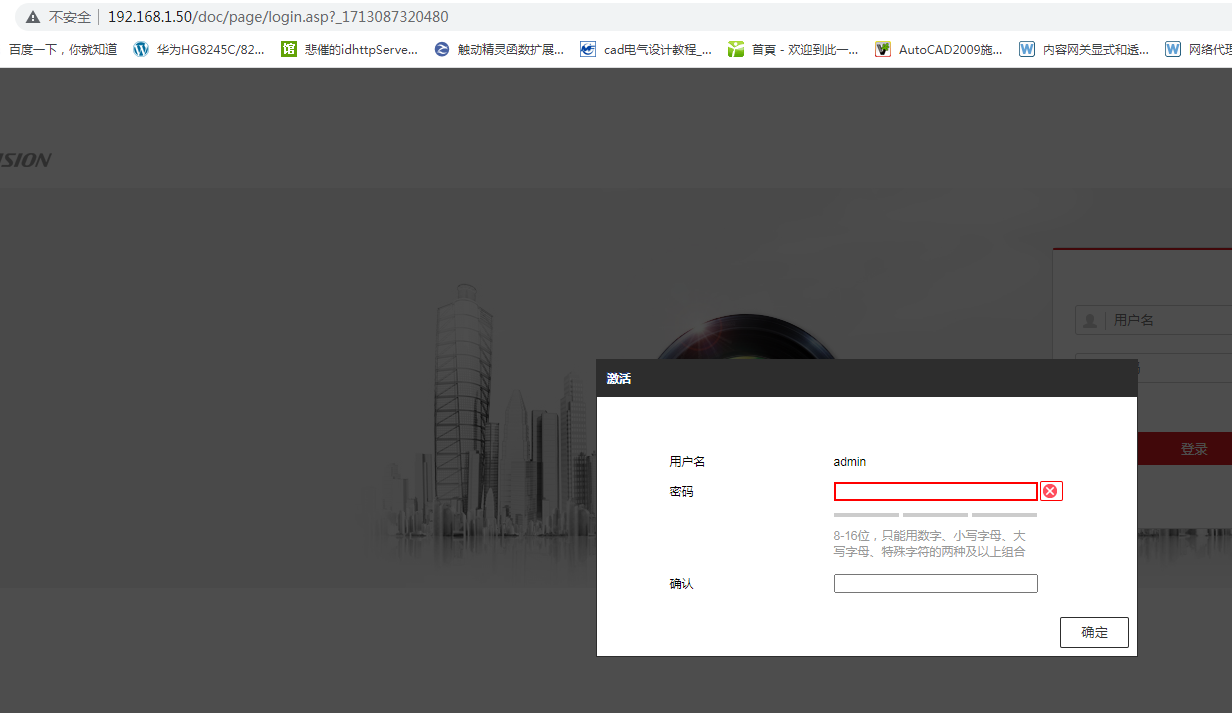

此时可以输入NVR的IP地址，进入管理界面。
