电工实物接线图第一波，5张高清彩图，点动和自锁

朋友们大家好我是大俵哥，为了让更多的朋友快速入门，我准备了5张实物接线图。都是最最基础的电路，点动、自锁、点动与自锁的混合控制，需要的朋友保存备用。

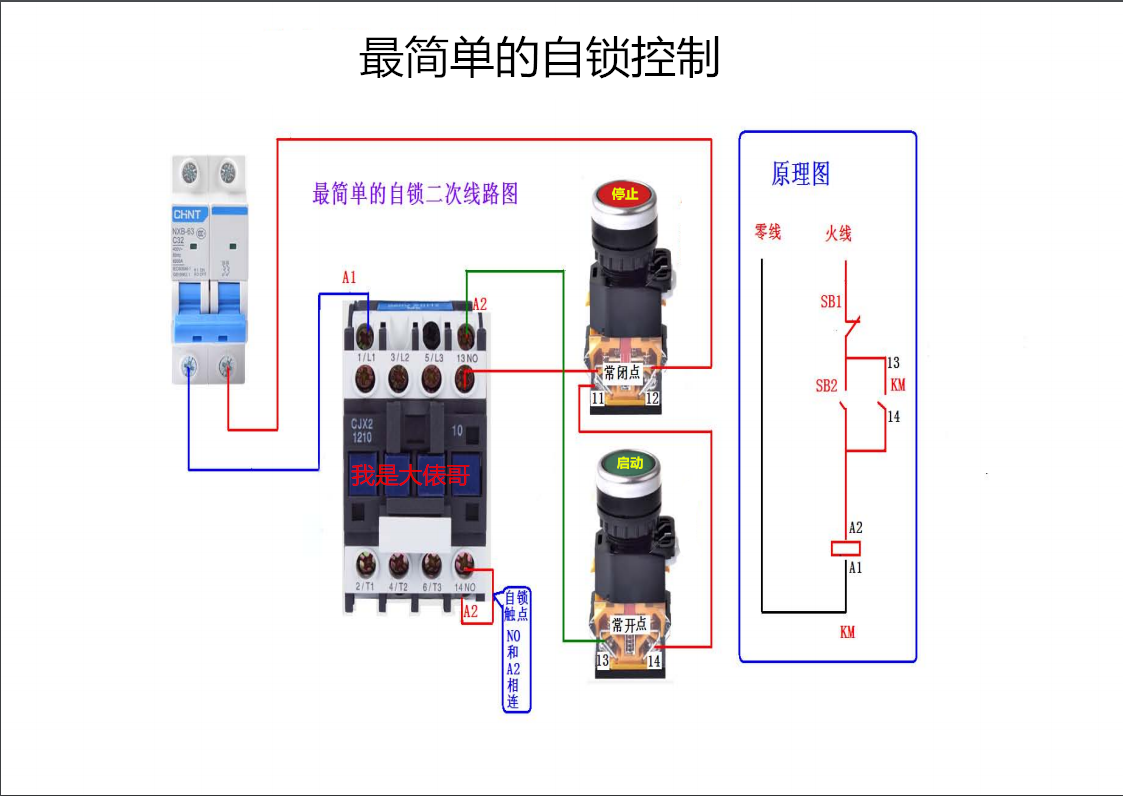

最简单的自锁

最简单的自锁控制：按下启动按钮，交流接触器吸合并自锁，按下停止按钮，交流接触器线圈失电。

自锁接线的要点：启动按钮的常开点并联交流接触器的辅助常开点。

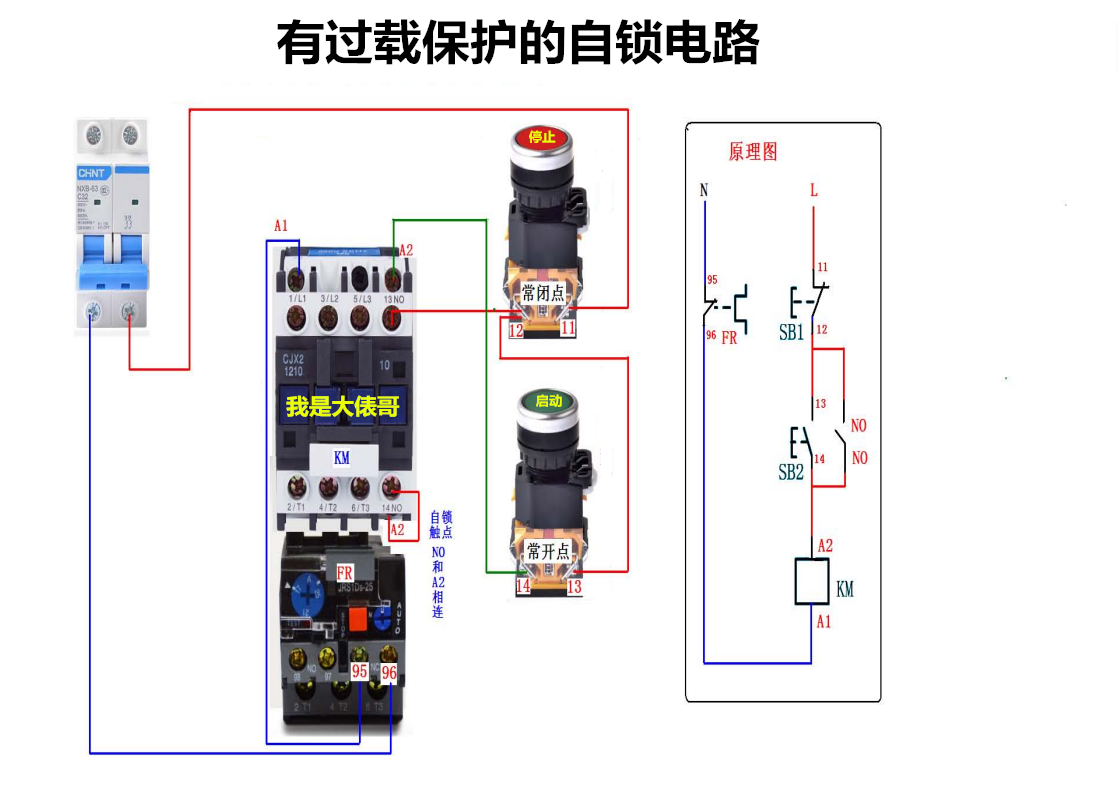

带过载保护的自锁控制

带过载保护的自锁控制：比上一个电路多了一个热过载继电器，当电机过载或故障时，热过载继电器的常闭点95和96会断开，控制回路断电从而断开主电路。

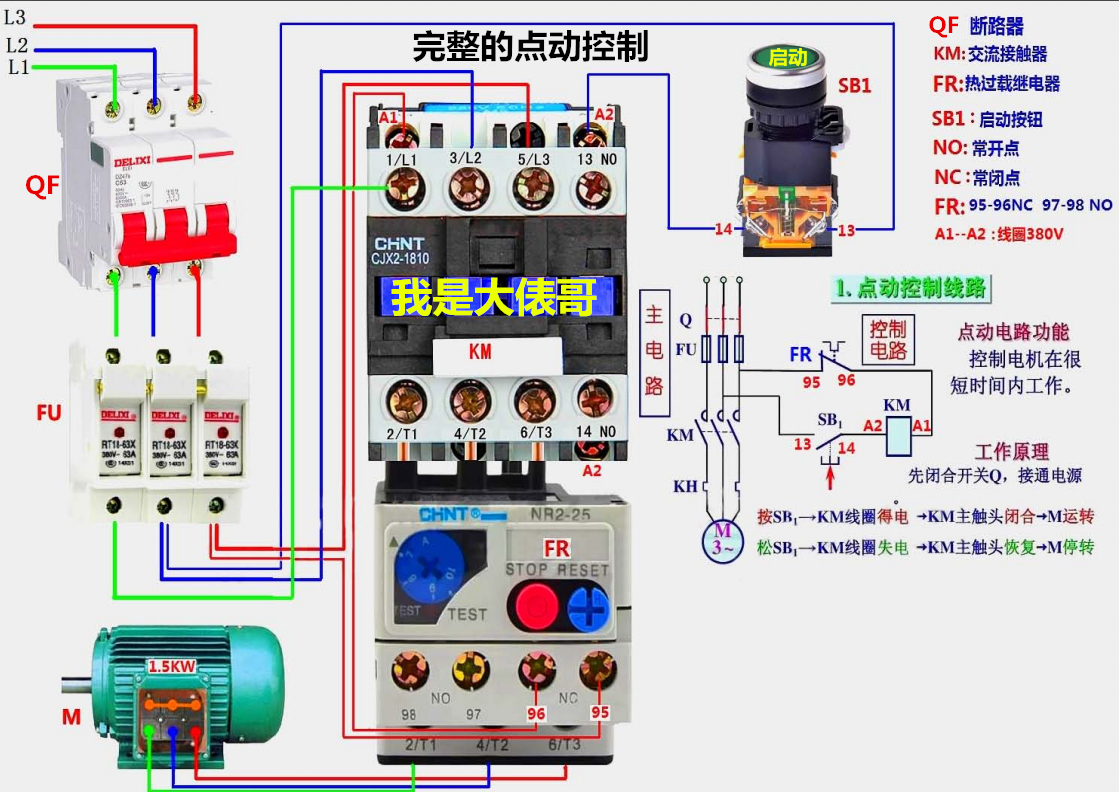

点动控制

最基础的点动控制：这是完整的实物接线，大多数情况下可以省略掉热过载继电器。按下启动按钮，电机工作，松开启动按钮，电机停止。

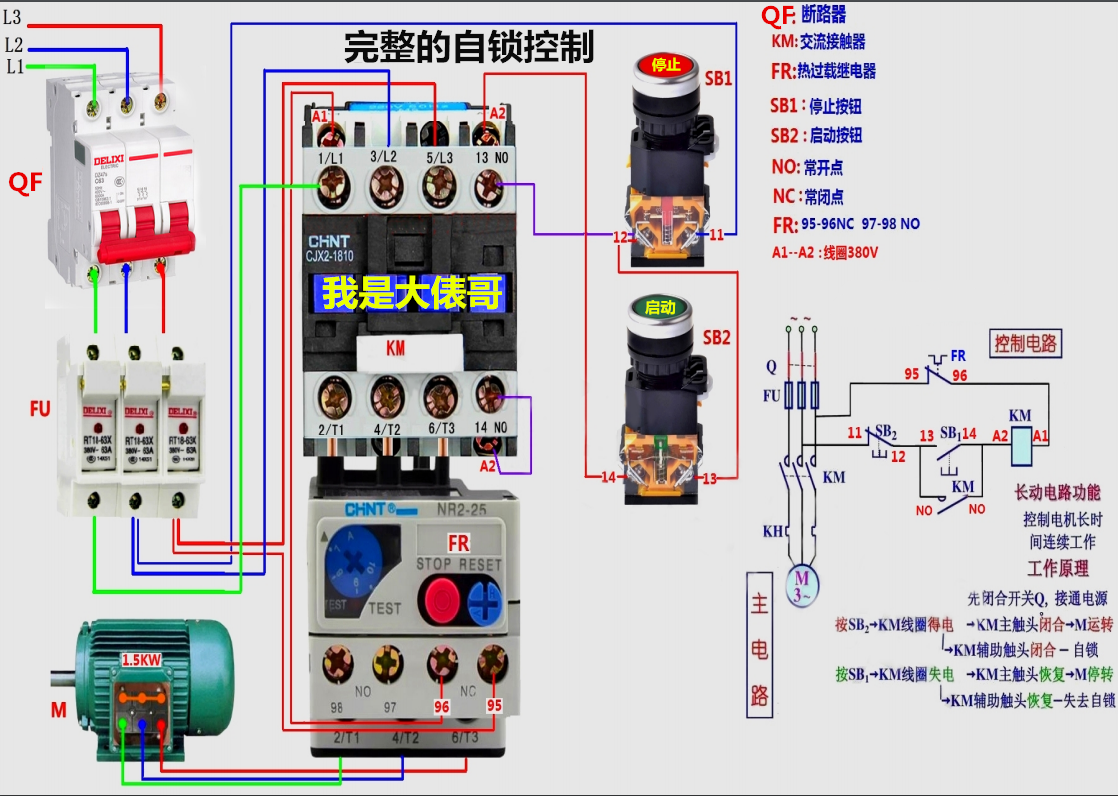

完整的自锁控制

完整的自锁控制：启动按钮接的是常开触点，停止按钮接的是常闭触点，当按下启动按钮时，接触器线圈得电，当松开启动按钮时，接触器通过自身的辅助常开点持续吸合形成自锁。按下停止按钮，接触器失电。

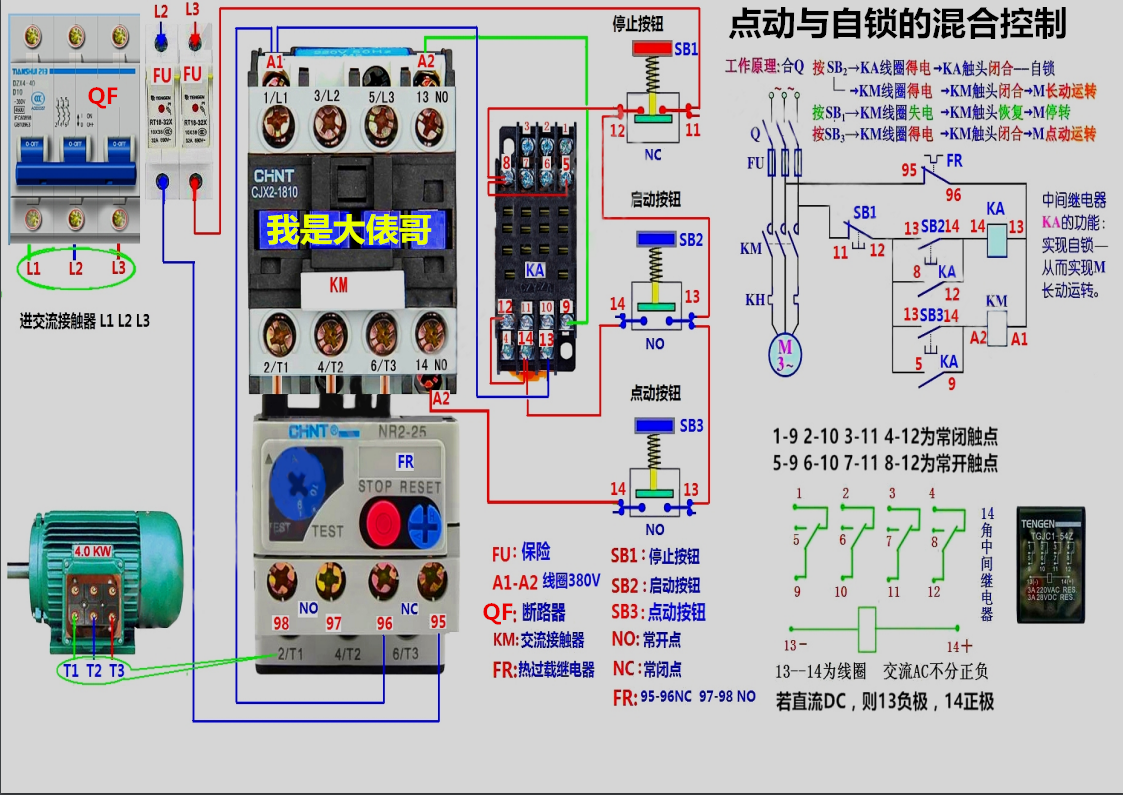

点动与自锁的混合控制

按下启动按钮，中间继电器KA自锁，KA的常开点闭合，交流接触器线圈得电。按下停止按钮，接触器线圈失电。按下点动按钮，接触器线圈得电，松开点动按钮，接触器线圈失电。
