精密空调施工方案

一、机房概述：

在用机房，机房净高2.3米。

增加两台25kw空调；

两台空调采用轮值模式运行，轮值切换时间根据用户需求设置。

三、空调搬运路线

货车送货到一楼，卸车后从电梯搬运到机房指定位置。

四、气流组织

空调采用水平送风下部回风模式。

五、空调安装

1、主机的安装位置

①、空调主机的尺寸，长宽高（925+990+1980）；单台主机重量：375kg。

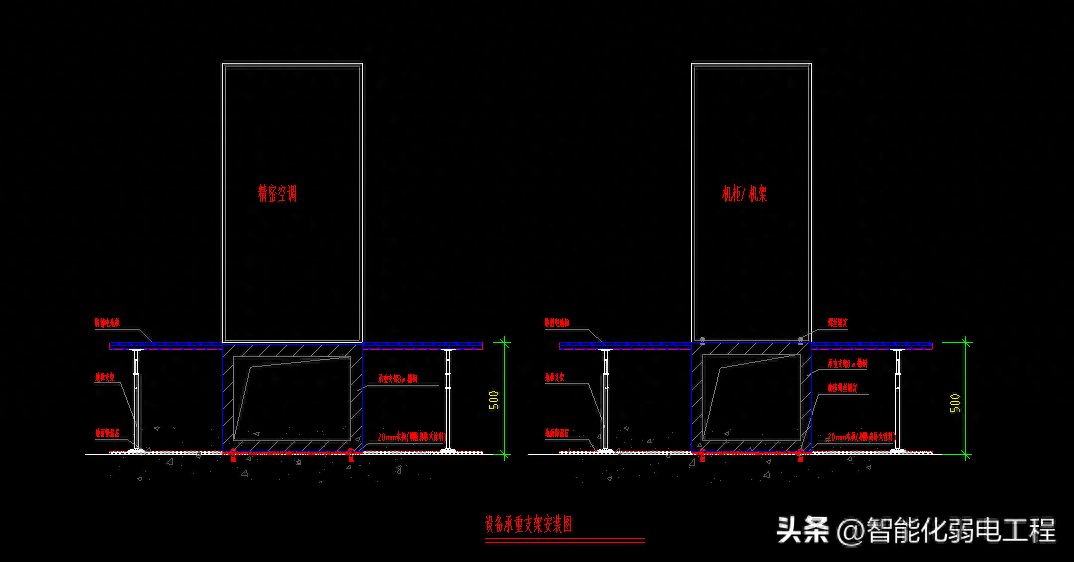

②、空调主机承重架采用50#镀锌角铁制作，尺寸：875+940+地板高度。

③、空调下方制作防水围堰，做排水管排水。

④、主机摆放如下图，左右预留600mm维护空间，背面可贴墙；固定在承重架上，铁架与空调底部间垫5mm橡胶垫，可防滑，防震。

⑤空调1摆放位置需要把UPS往右移，直至能够安装空调主机。

⑥空调2摆放位置需要把原来的在用空调拆除，向左移动3米再重新安装。

2、外机的安装位置

①外机安放在楼顶，做水泥墩，外机固定在水泥墩上，不直接打楼面，保护防水层。

②外机的尺寸，长宽高（1240+1178+580）

③电源从主机引出，线采用3*1.5mm²，穿线管和管路一起到外机。

七、空调进水、排水

①进水管采用PPRDN20管，从男卫或洗澡间接水走旁边办公室天花到机房，空调加装水阀；

②排水采用PPRDN32，沿着地板底下与在用空调排水路由排水。

八、铜管安装

①管径：气管25，液管16。

②安装前内壁去污。

③正落差每6米安装存油弯。

④冷凝器进出口做反向弯。

⑤固定，每3米固定一次；横平竖直，保温无破损，固定良好。

⑥管路铺设焊接完成，对管道进行吹污。

⑦1号空调铜管沿墙边到铜管出管口，穿出机房后，沿着外墙到楼顶平台连接外机

⑧2号空调铜管沿墙边到出管口，穿出机房后，沿着外墙到楼顶平台连接外机。

⑨管路走向沿途的房间需要业主协助打开窗户，施工人员从窗户到外墙施工。

九、主电缆安装

①空调需要50A3P开关。

②电源线规格：5*10mm²，空调单台满载电流34A，配电箱160A空开，目前机房使用单项电流22A。

③在现有的配电箱上接2组线，套线管从地板底下分别到空调1和空调2

④空调旁增加墙边开关。

⑤空调接线时，电箱需要断电20分钟。

十、测压

①铜管焊接完成后用冷媒管将氮气连接到空调整个系统进行加压测试（25KG压力），并用肥皂水进行试漏，保压24小时。

②检查完毕后，将氮气放出，放完后，将整个管道进行抽真空，抽真空时间不应小于2H，最终真空泵显示压力应不大于60Pa或低压压力表指针至-76cmHg，视液镜水分指示应显示干燥。

十一、开机调试

①确认制冷系统无泄漏，真空度满足要求后，应立即开始充注制冷剂。

②从系统的高压检修阀和低压检修阀进行充注。

②先充注部分制冷剂然后停止制冷剂充注，并记录已充注的制冷剂质量。

④预充注完成后，关闭压力表，制冷剂钢瓶阀门，机组通电预热20分钟。

⑤启动机组制冷运行，从压缩机低压口补加制冷剂至高·低压工作压力。低压压力值为：4.5bar---5bar，高压值为：16bar---18bar左右。

十二、调试完成后应交付使用，并填写开机服务报告，将服务报告交付业主保存。
